光伏电站自动电压控制系统
您当前所在位置:首页 / 解决方案 / 光伏电站自动电压控制系统

光伏电站自动电压自动控制系统(AVC)



系统概述:

光伏电站自动电压自动控制系统( DARI-3000PB/AVC )是公司开发的一款对光伏电站电压\无功功率自动控制的系统,系统接收调度主站定期下发的调节目标(电压或无功)或当地预定的调节目标计算光伏电站无功功率出力需求,通过选择控制设备并进行无功功率出力分配,并将最终控制指令自动下达给被控制设备,最终实现光伏电站无功功率控制,实现无功功率、并网点电压的监测和控制,跟踪调度中心下发的电压或无功调节目标值,达到光伏电站并网技术要求。


主要功能:

能够自动接收调度主站系统下发的调度计划曲线,根据计算的可调裕度,优化分配逆变器组和SGV/SVC的无功功率,使整个电场的无功输出或并网点电压跟踪调度的计划曲线。

具备人工设定、调度控制、预定曲线等不同的运行模式、具备切换功能。正常情况下采用调度控制模式,异常时可按照预先形成的预定曲线进行控制;

向调度实时上传当前AVC系统投入状态、增力闭锁、减力闭锁状态、运行模式、电场生产数据等信息;

精确获取调节裕度、控制策略算法合理、保障逆变器组少调、微调。

为了保证在事故情况下电场具备快速调节能力,对电场动态无功补偿装置预留一定的调节容量,即电场额定运行时功率因数0.97(超前)~0.97(滞后)所确定的无功功率容量范围。电场的无功电压控制考虑了电场动态无功补偿装置与其他无功源的协调置换。

能够对电场无功调节变化率进行限制,具备逆变器组、无功补偿装置调节上限、调节下限、调节速率、调节时间间隔等约束条件限制、具备主变压器分接头单次调节档位数、调节范围及调节时间间隔约束限制。


主要特点:

控制思想:视逆变器组、SVG/SVC等无功源为整体,实时计算无功损耗、变化率等安全约束,充分利用各无功源的响应时间差异,快速跟踪调度控制目标

控制方式:远方控制和就地控制,每种控制方式下均支持无功/电压目标指令和无功/电压计划曲线功能

控制策略:提供多种无功源协调方式,用户可根据定值配置选择运行方式,无功源协调方式包括:逆变器自给模式、SVG/SVC单独控制模式、SVG/SVC优先控制模式(无功置换)、逆变器优先控制模式

系统运行约束条件管理,根据系统运行场站的设备参数和性能要求、相关系统和设备运行信息以及系统自身运行状态,在满足安全运行约束条件要求下生成相关约束条件

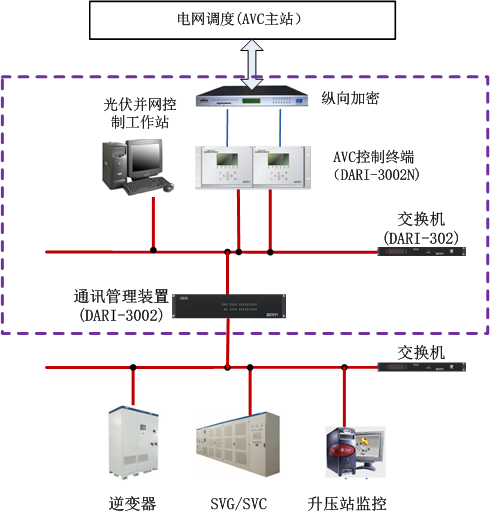

结构图:
